วงจร Access Control ต่อสายยังไง?
ผังต่อกลอนแม่เหล็ก + Exit Switch + Break Glass
อัปเดตล่าสุด : 16 กันยายน 2026

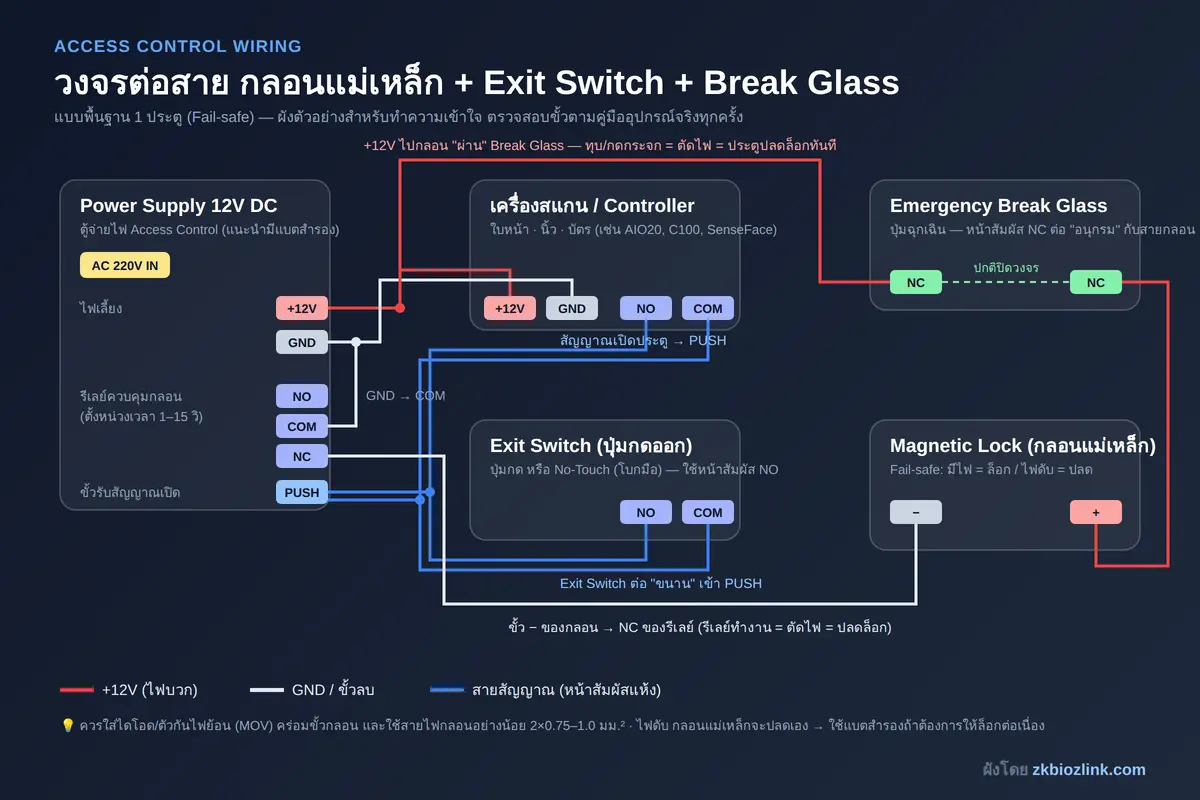

ผังวงจรพื้นฐาน 1 ประตูแบบ Fail-safe — จ่ายไฟกลอนผ่าน Break Glass และควบคุมด้วยรีเลย์ NC
คำถามที่ช่างมือใหม่และเจ้าของอาคารถามบ่อยที่สุดเวลาจะติดตั้งระบบควบคุมประตู คือ
"สายแต่ละเส้นต่อเข้าไหน" เพราะอุปกรณ์มีหลายตัว ทั้งเครื่องสแกน ตู้จ่ายไฟ กลอนแม่เหล็ก
ปุ่มกดออก และปุ่มฉุกเฉิน แถมแต่ละตัวยังมีขั้ว NO COM NC ให้เลือกอีก
บทความนี้อธิบายวงจรพื้นฐาน 1 ประตูแบบเข้าใจง่าย พร้อมผังที่พิมพ์ไปดูหน้างานได้เลย
หลักคิดสำคัญมีข้อเดียว คือ แยกให้ออกระหว่าง "สายไฟที่เลี้ยงกลอน" กับ "สายสัญญาณที่สั่งเปิด" ถ้าเข้าใจสองเส้นทางนี้ วงจรที่ดูยุ่งเหยิงจะกลายเป็นเรื่องง่ายทันที
1. อุปกรณ์ในวงจรมีอะไรบ้าง 🔩
| อุปกรณ์ | หน้าที่ | ขั้วที่ใช้ |
|---|---|---|
| ตู้จ่ายไฟ 12V DC | จ่ายไฟทั้งระบบ และมีรีเลย์ตัด-ต่อไฟกลอน พร้อมตั้งเวลาหน่วง | +12V, GND, NO/COM/NC, PUSH |
| เครื่องสแกน / Controller | ยืนยันตัวตนแล้วส่งสัญญาณสั่งเปิดประตู | +12V, GND, NO, COM |
| กลอนแม่เหล็กไฟฟ้า | ล็อกประตู ต้องมีไฟเลี้ยงตลอดจึงจะล็อก | + และ − |
| Exit Switch | ปุ่มกดออกจากด้านใน มีทั้งแบบกดและแบบโบกมือ | NO, COM |
| Emergency Break Glass | ตัดไฟกลอนโดยตรงเมื่อเกิดเหตุฉุกเฉิน | NC (2 ขั้ว) |
ยังไม่แน่ใจว่าต้องใช้ระบบแบบไหน อ่านก่อนได้ที่ ระบบ Access Control ควบคุมประตูมีกี่แบบ
2. เข้าใจขั้ว NO / COM / NC ก่อนลงมือ ⚡
COM
ขั้วร่วม เป็นทางเข้าของวงจร ต้องต่อเสมอไม่ว่าจะใช้ NO หรือ NC
NO — Normally Open
ปกติวงจรเปิด (ไม่ต่อถึงกัน) จะปิดวงจรเมื่อรีเลย์ทำงาน ใช้กับ "การส่งสัญญาณ" และกลอนแบบ Fail-secure
NC — Normally Closed
ปกติวงจรปิด (ต่อถึงกัน) จะเปิดวงจรเมื่อรีเลย์ทำงาน ใช้กับกลอนแม่เหล็กและ Break Glass
จำง่าย ๆ: กลอนแม่เหล็กต้อง "มีไฟถึงจะล็อก" ดังนั้นวงจรไฟของกลอนต้องปิดอยู่ตลอดเวลา จึงใช้ NC ทั้งฝั่งรีเลย์และฝั่ง Break Glass ส่วนสัญญาณสั่งเปิดจากเครื่องสแกนเป็นการ "แตะให้ครบวงจรชั่วขณะ" จึงใช้ NO
3. ต่อสายทีละเส้น ตามผังวงจร 🛠
เส้นที่ 1 — ไฟเลี้ยงเครื่องสแกน
ต่อ +12V และ GND จากตู้จ่ายไฟเข้าเครื่องสแกน
ตรวจขั้วให้ถูกก่อนจ่ายไฟทุกครั้ง เพราะต่อกลับขั้วอาจทำให้บอร์ดเสียถาวร
เส้นที่ 2 — ไฟเลี้ยงกลอนแม่เหล็ก (ผ่าน Break Glass)
ดึง +12V จากตู้จ่ายไฟ เข้าปุ่ม Break Glass ก่อน แล้วจึงออกจาก Break Glass
ไปเข้าขั้ว + ของกลอน วิธีนี้ทำให้ปุ่มฉุกเฉินตัดไฟกลอนได้โดยตรง ไม่ต้องพึ่งเครื่องสแกน
เส้นที่ 3 — ขั้วลบของกลอนเข้ารีเลย์
ต่อขั้ว − ของกลอนเข้าขั้ว NC ของรีเลย์ควบคุมกลอน และต่อ COM
ลงกราวด์ (ตู้บางรุ่นต่อภายในมาให้แล้ว) ปกติวงจรครบ กลอนจึงล็อก เมื่อรีเลย์ทำงานจะตัดวงจร ประตูปลดล็อก
เส้นที่ 4 — สัญญาณสั่งเปิดจากเครื่องสแกน
ต่อ NO และ COM ของเครื่องสแกนเข้าขั้ว PUSH ของตู้จ่ายไฟ
เมื่อสแกนใบหน้าหรือนิ้วผ่าน เครื่องจะแตะหน้าสัมผัสให้ครบวงจรชั่วขณะ ตู้จ่ายไฟจะปลดล็อกตามเวลาที่ตั้งไว้ (ปกติ 3–5 วินาที)
เส้นที่ 5 — ปุ่มกดออก Exit Switch (ต่อขนาน)
ต่อ NO/COM ของปุ่มกดออก ขนาน เข้ากับขั้ว PUSH เดียวกัน
จะมีกี่ปุ่มก็ต่อขนานเพิ่มได้เรื่อย ๆ ทั้งปุ่มกดธรรมดาและปุ่มแบบ No-Touch โบกมือ
เส้นที่ 6 — Break Glass (ต่ออนุกรม ไม่ใช่ขนาน)
จุดที่คนสับสนมากที่สุด: Break Glass ไม่ได้ต่อเข้า PUSH เหมือนปุ่มกดออก แต่ต้องต่อ อนุกรมคั่นบนสายไฟบวกที่ไปกลอน เพราะหน้าที่ของมันคือตัดไฟกลอนโดยตรง ถ้าไปต่อเข้า PUSH ระบบจะยังคงพึ่งตู้จ่ายไฟและเครื่องควบคุม ซึ่งอาจเสียพร้อมกันตอนฉุกเฉินได้
4. Fail-safe vs Fail-secure เลือกให้ถูกกับประตู 🚪
| หัวข้อ | Fail-safe (ไฟดับ = ปลดล็อก) | Fail-secure (ไฟดับ = ยังล็อก) |
|---|---|---|
| กลอนที่ใช้ | กลอนแม่เหล็กไฟฟ้า (Magnetic Lock) | กลอนสลัก Drop Bolt, Electric Strike บางรุ่น |
| ขั้วรีเลย์ | NC | NO |
| เหมาะกับ | ประตูทางออก เส้นทางหนีไฟ ประตูสำนักงานทั่วไป | ห้องเซิร์ฟเวอร์ ห้องเก็บของมีค่า ประตูที่ต้องล็อกเสมอ |
| ข้อควรระวัง | ไฟดับแล้วประตูเปิด ต้องมีแบตสำรองถ้าอยากให้ล็อกต่อ | ไฟดับแล้วออกไม่ได้ ต้องมีทางออกเชิงกลเสมอ |
สำหรับประตูที่เป็นทางออกของอาคาร แนะนำ Fail-safe คู่กับ Break Glass เสมอ เพราะให้ทางออกสองชั้น ทั้งเมื่อไฟดับและเมื่อระบบควบคุมขัดข้อง ดูตัวอย่างงานจริงได้ที่ งานติดตั้ง No-Touch Exit Switch 8 ประตู พร้อม Break Glass
5. ข้อผิดพลาดที่เจอบ่อยหน้างาน ⚠️
- ต่อ Break Glass เข้า PUSH — ประตูจะเปิดก็จริง แต่ถ้าตู้จ่ายไฟหรือบอร์ดควบคุมเสีย ปุ่มฉุกเฉินจะใช้ไม่ได้เลย
- ใช้สายเส้นเล็กเกินไปกับกลอน — เกิดแรงดันตก กลอนดูดไม่แน่น ประตูง้างออกได้ ควรใช้อย่างน้อย 2×0.75–1.0 ตร.มม.
- ไม่ใส่ไดโอดกันไฟย้อน — ตอนตัดไฟกลอนจะเกิดแรงดันย้อนกลับ ทำให้หน้าสัมผัสรีเลย์ไหม้เร็วหรือเครื่องสแกนรวน
- เอาไฟกลอนกับไฟเครื่องสแกนมาจากชุดเดียวกันแบบไม่แยกวงจร — ตอนกลอนทำงาน แรงดันตกจนเครื่องสแกนรีสตาร์ท
- ลืมทดสอบตอนไฟดับ — ต้องลองถอดไฟ AC จริง เพื่อดูว่าประตูทำงานตามที่ออกแบบไว้
- ไม่ตั้งเวลาหน่วงรีเลย์ — ตั้งสั้นไปประตูล็อกก่อนคนเดินผ่าน ตั้งยาวไปมีคนตามเข้ามาได้
6. เช็กลิสต์ก่อนส่งมอบงาน ✅
- สแกนใบหน้า/นิ้วผ่าน → ประตูปลดล็อกตามเวลาที่ตั้ง
- กดปุ่ม Exit Switch → ประตูปลดล็อกทุกครั้ง
- กด Break Glass → ประตูปลดล็อกทันที และรีเซ็ตกลับได้
- ถอดไฟ AC → ประตูปลดล็อก (Fail-safe) หรือทำงานตามที่ออกแบบ
- วัดแรงดันที่ขั้วกลอนขณะทำงาน ไม่ควรต่ำกว่า 11.5V
- เก็บสายในท่อ/รางเรียบร้อย ติดป้ายระบุสายในตู้
- สอนผู้ดูแลอาคารเรื่องการรีเซ็ต Break Glass
ภาพจากงานจริง: การเก็บสายในตู้จ่ายไฟให้ตรวจสอบและซ่อมบำรุงได้ง่าย
คำถามที่พบบ่อย 💬
Break Glass ต่อสายยังไง?
ใช้หน้าสัมผัส NC ต่ออนุกรมคั่นบนสายไฟบวกที่ไปกลอน ปกติปิดวงจรไฟจึงผ่านได้ เมื่อกดหรือทุบกระจกจะเปิดวงจร ตัดไฟกลอนโดยตรง ประตูปลดล็อกทันทีแม้ระบบควบคุมเสีย
ต่อปุ่มกดออกได้กี่ปุ่ม?
ต่อขนานเข้าขั้ว PUSH ได้หลายปุ่ม เช่น ปุ่มในห้อง ปุ่มหน้าเคาน์เตอร์ และปุ่ม No-Touch โดยไม่ต้องใช้อุปกรณ์เสริม
จำเป็นต้องมีแบตสำรองไหม?
ถ้าใช้กลอนแม่เหล็ก ไฟดับประตูจะปลดล็อกเอง หากต้องการให้ยังล็อกระหว่างไฟดับ หรืออยากให้เครื่องสแกนบันทึกเวลาต่อเนื่อง ควรใช้ตู้จ่ายไฟที่มีช่องใส่แบตเตอรี่สำรอง
เครื่องสแกนลงเวลาทำงาน ใช้ควบคุมประตูด้วยได้ไหม?
ได้ ถ้าเครื่องมีขั้วรีเลย์ NO/COM สำหรับควบคุมประตู เช่น AIO20 ที่บันทึกเวลาและสั่งเปิดประตูได้ในเครื่องเดียว พร้อมทดลองใช้งานจำลองได้ที่นี่
