CASE STUDY · งานติดตั้งจริง
ติดตั้งเครื่องสแกนนิ้ว ZKTeco X8
คุมประตูกระจกหน้าอาคาร + ปุ่ม Exit Switch
อัปเดตล่าสุด : 21 กันยายน 2026
สรุปงานนี้
- อุปกรณ์: เครื่องสแกนลายนิ้วมือ ZKTeco X8 + ปุ่มกดออก Fingo Door Exit
- ประตู: ประตูกระจกกรอบอลูมิเนียม ทางเข้าหน้าอาคาร
- การใช้งาน: ด้านนอกสแกนนิ้วเข้า · ด้านในกดปุ่มออก
- จุดเด่น: ตัวเครื่องเล็ก ติดบนกรอบประตูแคบได้พอดี ไม่ต้องเจาะผนังเพิ่ม

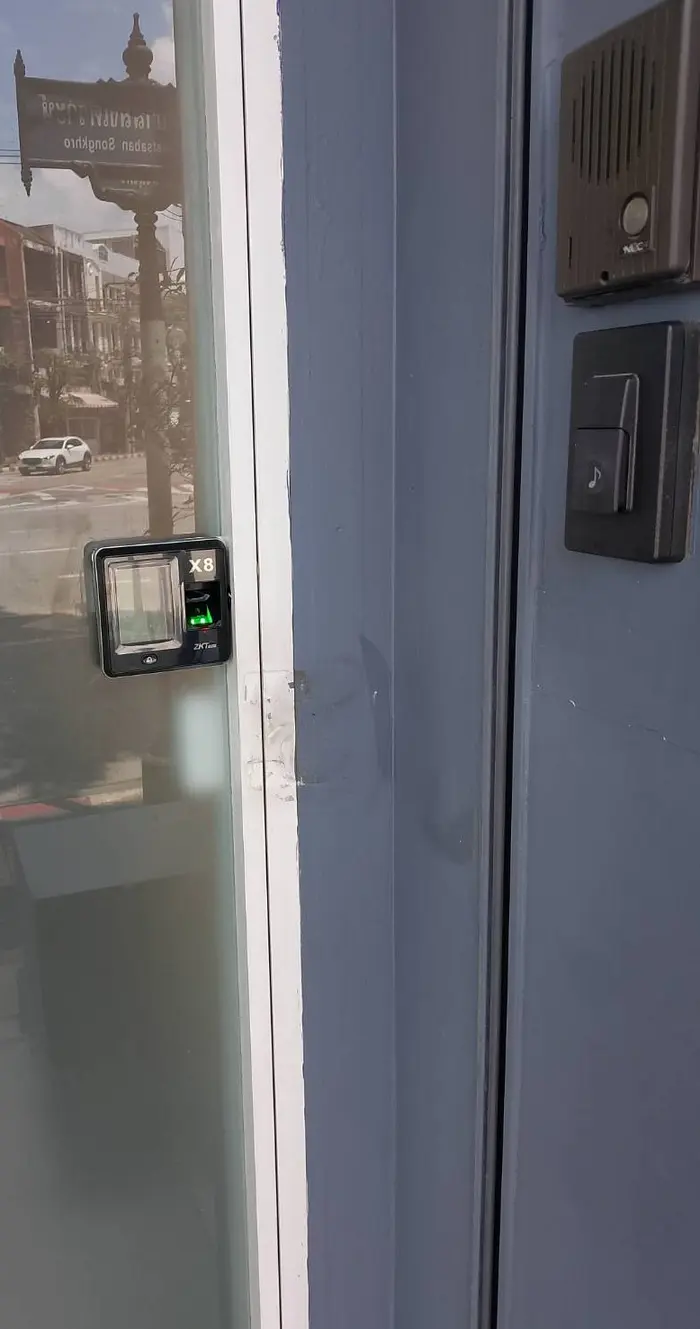

ด้านนอก — สแกนลายนิ้วมือเข้า 👆
ติดตั้ง ZKTeco X8 บนกรอบอลูมิเนียมของประตูกระจกด้านนอก ในระดับความสูงที่ใช้งานสะดวก พนักงานหรือผู้ที่ได้รับสิทธิ์เพียงแตะนิ้วที่เครื่อง ระบบจะสั่งปลดล็อกประตูให้ทันที
จุดที่ทำให้ X8 เหมาะกับงานนี้คือขนาดตัวเครื่องที่เล็ก กรอบประตูกระจกส่วนใหญ่มีพื้นที่แคบ เครื่องสแกนตัวใหญ่จะยื่นออกมาเกะกะหรือต้องไปติดบนผนังข้าง ๆ แทน แต่ X8 ติดลงบนกรอบได้พอดี ดูเรียบร้อย
ผู้มาติดต่อที่ยังไม่มีสิทธิ์เข้า ใช้กริ่งและอินเตอร์คอมที่ติดอยู่ข้างประตูเรียกคนด้านในได้ตามเดิม ระบบสแกนนิ้วจึงทำงานร่วมกับอุปกรณ์เดิมของอาคารได้โดยไม่ต้องรื้อ
ด้านใน — ปุ่มกดออก Exit Switch 🚪
ด้านในติดปุ่มกดออก (Exit Switch) ยี่ห้อ Fingo ไว้ที่กรอบประตูในแนวเดียวกัน คนที่อยู่ด้านในกดปุ่มเพื่อปลดล็อกและเดินออกได้ทันที ไม่ต้องสแกนนิ้วซ้ำ
ปุ่มกดออกเป็นอุปกรณ์ที่ต้องมีทุกครั้งในงานคุมประตูด้านเดียว (สแกนเข้า กดออก) เพราะถ้าไม่มี คนด้านในจะออกไม่ได้เมื่อประตูล็อก
แนะนำเพิ่ม: ประตูที่เป็นทางออกหลักของอาคาร ควรติดปุ่มฉุกเฉิน Break Glass และใช้กลอนแบบ Fail-safe (ไฟดับแล้วปลดล็อก) เพื่อให้ออกได้เสมอแม้ระบบขัดข้อง — อ่านต่อ Emergency Break Glass คืออะไร?
อุปกรณ์ในระบบ 1 ประตู 🔧
| อุปกรณ์ | หน้าที่ | ตำแหน่ง |
|---|---|---|
| ZKTeco X8 | สแกนลายนิ้วมือ ตรวจสิทธิ์ และสั่งปลดล็อกประตู | กรอบประตูด้านนอก |
| ปุ่ม Exit Switch (Fingo) | กดเพื่อปลดล็อกออกจากด้านใน | กรอบประตูด้านใน |
| กลอนไฟฟ้า | ล็อกประตูไว้ และปลดล็อกเมื่อได้รับสัญญาณ | ตามชนิดกลอนและประตู |
| Power Supply 12V | จ่ายไฟให้เครื่องสแกนและกลอน (แนะนำรุ่นมีแบตสำรอง) | ในตู้/ฝ้าเพดานด้านใน |
ยังไม่แน่ใจว่าประตูกระจกของคุณควรใช้กลอนแบบไหน ดูการเปรียบเทียบได้ที่ กลอนแม่เหล็ก vs Drop Bolt vs Electric Strike และวิธีต่อสายทั้งระบบที่ คู่มือต่อวงจร Access Control
X8 เหมาะกับใคร? 🎯
เหมาะมาก
- ร้านค้า/สำนักงานเล็กที่ต้องการคุมประตูอย่างเดียว
- ประตูกระจกที่มีกรอบแคบ ติดเครื่องใหญ่ไม่ได้
- ผู้ใช้งานจำนวนไม่มาก งบประมาณจำกัด
- ต้องการเลิกใช้กุญแจ/รีโมตที่หายหรือแจกซ้ำบ่อย
ควรดูรุ่นอื่น ถ้า...
- ต้องการระบบลงเวลาทำงานพร้อมรายงาน → AIO20 / SenseFace
- ไม่อยากให้ผู้ใช้สัมผัสเครื่อง → เครื่องสแกนใบหน้า
- มีพนักงานจำนวนมาก หรือหลายประตูหลายสาขา
- อยากดูประวัติเข้าออกผ่านมือถือแบบออนไลน์
คำถามที่พบบ่อย ❓
ZKTeco X8 เหมาะกับประตูแบบไหน?
เป็นเครื่องคุมประตูแบบตัวเดียวจบ (Standalone) ขนาดเล็ก ติดบนกรอบประตูกระจกหรือเสาแคบได้ เหมาะกับประตูหน้าร้าน สำนักงานเล็ก และห้องที่ต้องการคุมการเข้าออกด้วยลายนิ้วมือ
ทำไมต้องติดปุ่ม Exit Switch ด้านใน?
เครื่องสแกนอยู่ด้านนอกสำหรับเข้า คนด้านในจึงต้องมีวิธีออกโดยไม่ต้องสแกน ปุ่มนี้สั่งปลดล็อกทันทีเมื่อกด สำหรับประตูทางออกหลักแนะนำติด Break Glass เพิ่มด้วย
X8 ต่างจากเครื่องสแกนใบหน้าอย่างไร?
X8 ใช้ลายนิ้วมือ ตัวเล็กและประหยัด เหมาะกับผู้ใช้ไม่มาก ส่วนเครื่องสแกนใบหน้าอย่าง SenseFace หรือ AIO20 ไม่ต้องสัมผัส รองรับผู้ใช้มากกว่า และมีระบบลงเวลาในตัว
