CASE STUDY · งานติดตั้งจริง
ติดตั้ง ZKTeco AF400 + ชุดกลอน Magnetic Lock
ประตูกระจกบานคู่ + ปุ่ม No-Touch Exit
อัปเดตล่าสุด : 23 กันยายน 2026
สรุปงานนี้
- อุปกรณ์: เครื่องสแกนใบหน้า ZKTeco AF400 + กลอนไฟฟ้า Magnetic Lock 2 ตัว + ปุ่ม No-Touch Exit
- ประตู: ประตูกระจกบานคู่ กรอบอลูมิเนียมสีดำ
- การใช้งาน: ด้านนอกสแกนใบหน้าเข้า · ด้านในโบกมือที่ปุ่มเพื่อออก
- จุดเด่น: ล็อกได้ทั้งสองบาน ปลดล็อกพร้อมกัน ไม่ต้องสัมผัสทั้งขาเข้าและขาออก

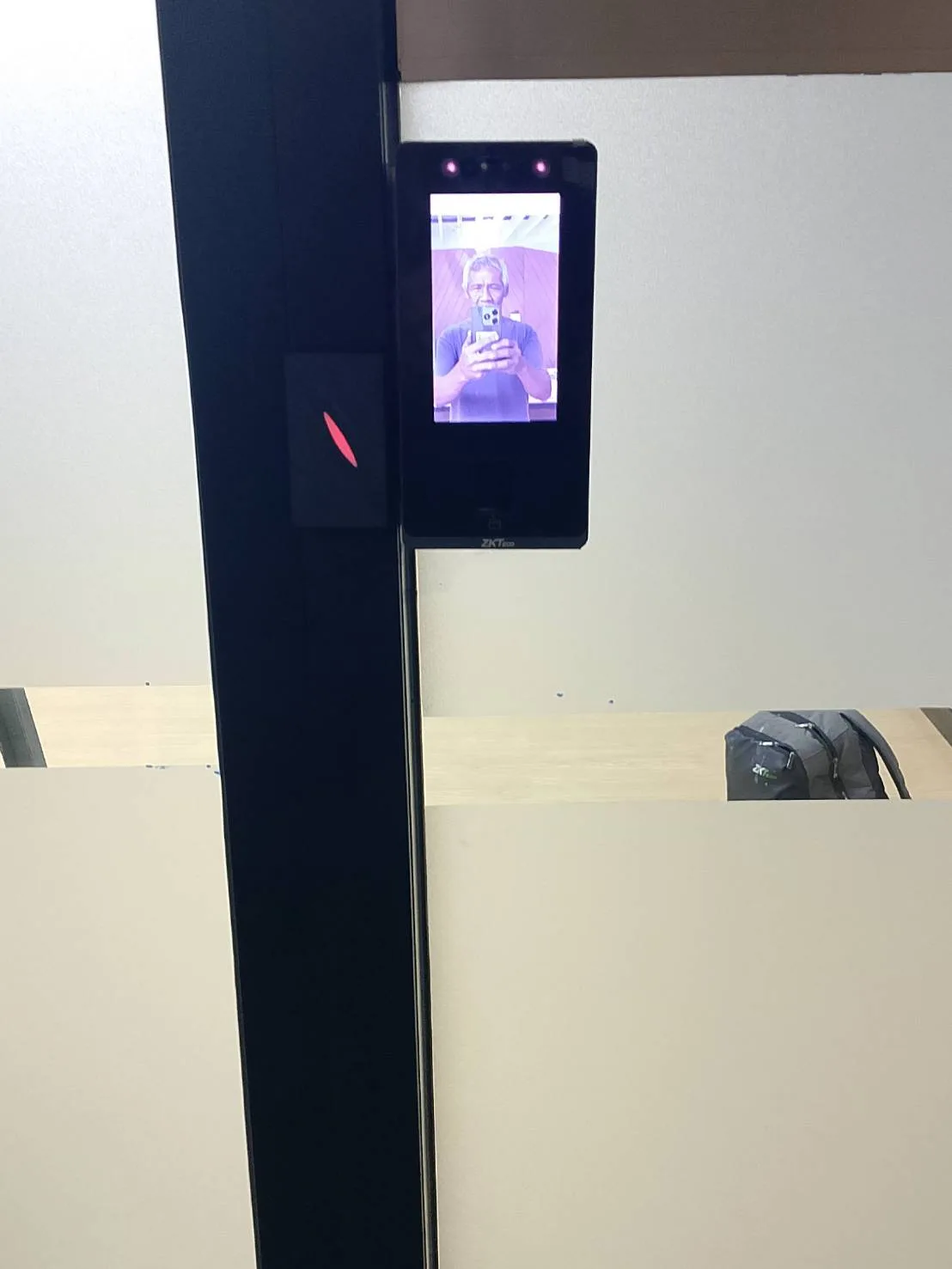

ด้านนอก — สแกนใบหน้าเข้าด้วย AF400 🙂
ติดตั้ง ZKTeco AF400 ชิดกรอบประตูด้านนอก ในระดับสายตาของผู้ใช้งาน พนักงานเพียงเดินมาหยุดหน้าเครื่อง ระบบจะจดจำใบหน้าและสั่งปลดล็อกประตูทันที ไม่ต้องหยิบบัตรหรือแตะเครื่อง
การสแกนใบหน้าช่วยลดปัญหาบัตรหาย ลืมบัตร หรือยืมบัตรกัน เพราะใช้ตัวบุคคลยืนยันตัวตนโดยตรง และหน้าจอแสดงภาพผู้ใช้ขณะสแกน ทำให้รู้ทันทีว่าระบบจับใบหน้าได้หรือยัง
ข้างเครื่องยังมีหัวอ่านบัตรเสริมติดอยู่บนกรอบประตู รองรับผู้ใช้ที่ยังไม่ได้ลงทะเบียนใบหน้า หรือผู้มาติดต่อชั่วคราวที่ต้องการใช้บัตรแทน

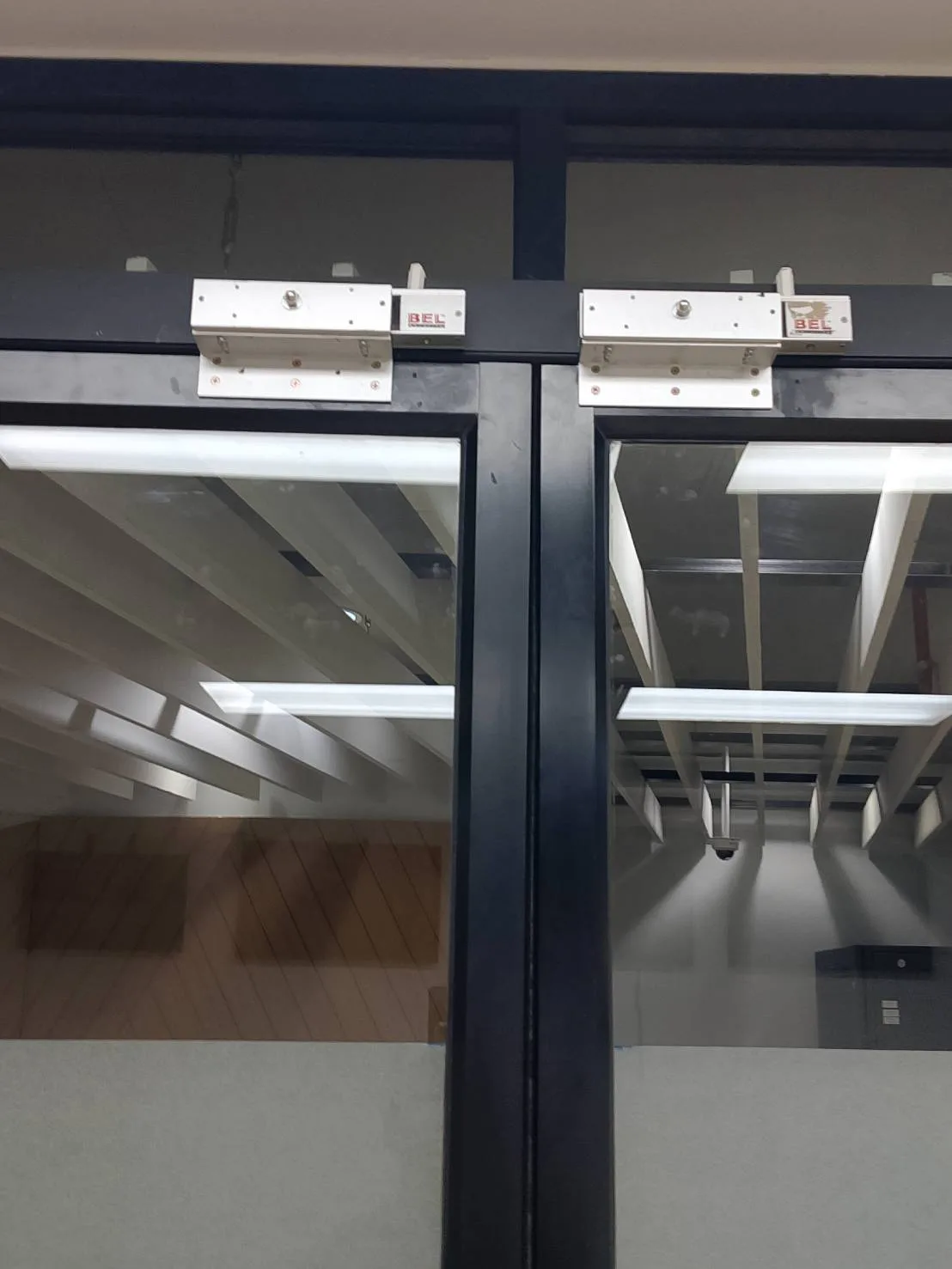

ชุดกลอน Magnetic Lock 2 ตัว ล็อกทั้งสองบาน 🔒
ประตูนี้เป็นประตูกระจกบานคู่ จึงติดกลอนไฟฟ้า Magnetic Lock ยี่ห้อ ที่วงกบด้านบน บานละ 1 ตัว พร้อมเพลทรับเดือยบนบานประตู เมื่อประตูปิด เดือยกลอนจะลงล็อกทั้งสองบาน
กลอนทั้งสองตัวรับสัญญาณปลดล็อกชุดเดียวกัน เมื่อสแกนใบหน้าผ่านหรือใช้ปุ่มออก กลอนจะปลดพร้อมกันทั้งคู่ เปิดได้ทั้งบานซ้ายและบานขวา เหมาะกับทางเข้าที่มีคนผ่านเยอะหรือต้องขนของ
ข้อควรรู้: Magnetic Lock ต้องให้บานประตูกลับมาตรงตำแหน่งก่อนเดือยจะล็อก ประตูบานสวิงจึงควรมีโช้คประตู (Door Closer / Floor Spring) ที่ปรับตั้งดี และใช้ Power Supply ที่จ่ายกระแสพอสำหรับกลอน 2 ตัว — อ่านต่อ กลอนแม่เหล็ก vs Magnetic Lock vs Electric Strike

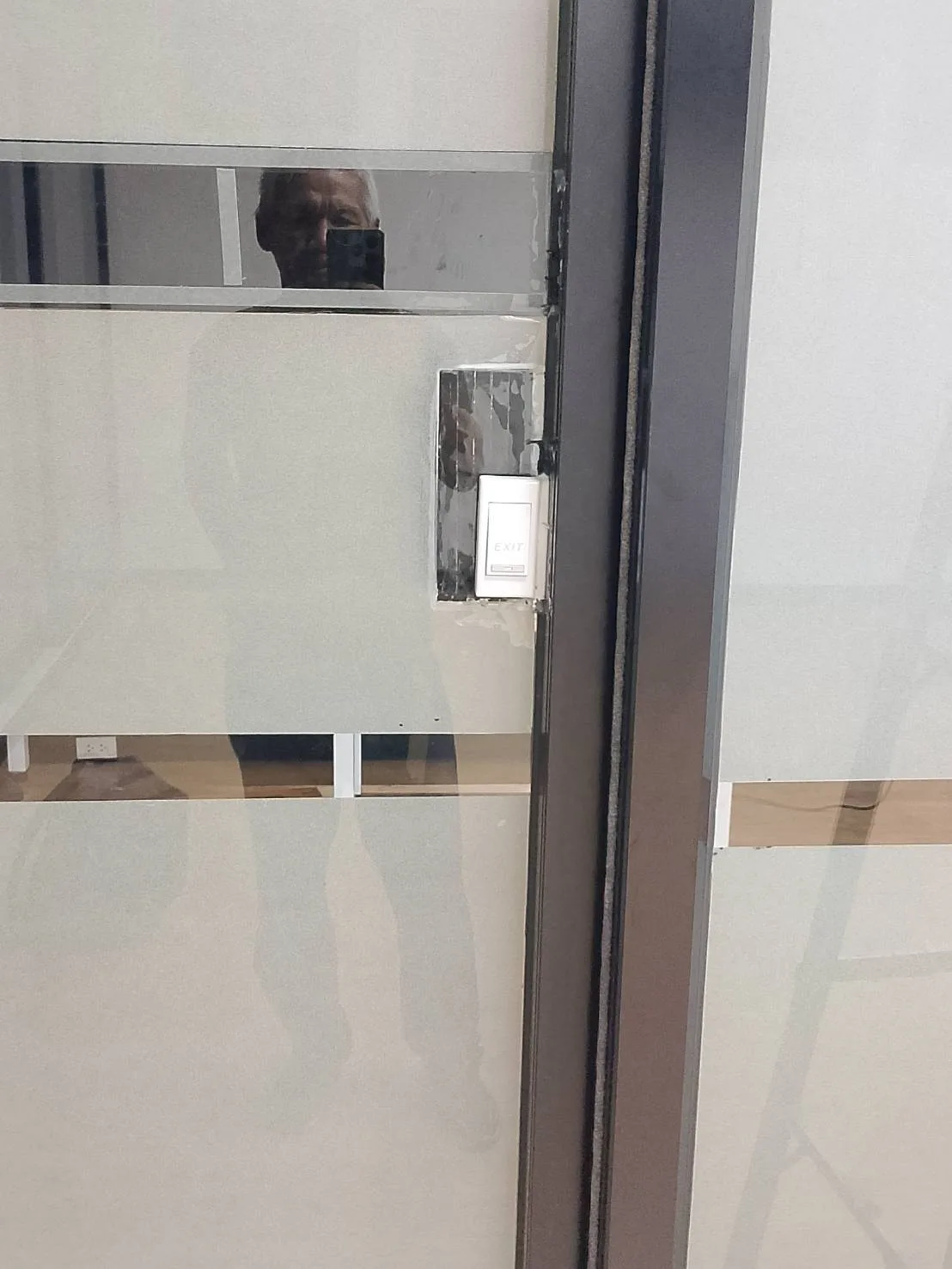

ด้านใน — ปุ่ม No-Touch Exit โบกมือออก 👋
ด้านในติดปุ่ม No-Touch Exit บนกรอบประตูในระดับมือ คนที่อยู่ด้านในแค่โบกมือผ่านเซนเซอร์หน้าปุ่ม กลอน Magnetic Lock ทั้งสองตัวจะปลดล็อกทันที
ข้อดีของปุ่มแบบไม่ต้องสัมผัสคือสะอาดกว่า ไม่มีจุดที่ทุกคนต้องกดซ้ำ ๆ และไม่มีกลไกกดที่สึกหรอเร็ว เข้าชุดกับเครื่องสแกนใบหน้าที่ไม่ต้องสัมผัสอยู่แล้ว ทำให้ทั้งขาเข้าและขาออกเป็นระบบ Touchless ครบวงจร
แนะนำเพิ่ม: ประตูที่เป็นทางออกหลัก ควรติดปุ่มฉุกเฉิน Break Glass ร่วมด้วย และเลือกกลอนแบบ Fail-safe (ไฟดับแล้วปลดล็อก) เพื่อให้ออกได้เสมอแม้ระบบขัดข้อง — อ่านต่อ Emergency Break Glass คืออะไร?
อุปกรณ์ในระบบ ประตูบานคู่ 1 จุด 🔧
| อุปกรณ์ | หน้าที่ | ตำแหน่ง |
|---|---|---|
| ZKTeco AF400 | สแกนใบหน้า ตรวจสิทธิ์ และสั่งปลดล็อกประตู | ข้างกรอบประตูด้านนอก |
| หัวอ่านบัตรเสริม | ทางเลือกสำหรับผู้ใช้บัตร | กรอบประตูด้านนอก |
| กลอน Magnetic Lock × 2 | ล็อกประตูทั้งสองบาน ปลดพร้อมกันเมื่อได้รับสัญญาณ | วงกบด้านบน บานละ 1 ตัว |
| ปุ่ม No-Touch Exit | โบกมือเพื่อปลดล็อกออกจากด้านใน | กรอบประตูด้านใน |
| Power Supply 12V | จ่ายไฟให้เครื่องสแกนและกลอน 2 ตัว (แนะนำรุ่นมีแบตสำรอง) | ในตู้/ฝ้าเพดานด้านใน |
ดูวิธีต่อสายเครื่องสแกน กลอน และปุ่มออกทั้งระบบได้ที่ คู่มือต่อวงจร Access Control
ระบบแบบนี้เหมาะกับใคร? 🎯
เหมาะมาก
- สำนักงานที่มีประตูกระจกบานคู่เป็นทางเข้าหลัก
- ต้องการระบบไม่ต้องสัมผัสทั้งขาเข้าและขาออก
- พนักงานเข้าออกบ่อย ไม่อยากพกบัตรหรือกุญแจ
- ประตูบานสวิงที่ติดกลอนแม่เหล็กไม่สะดวก
ควรดูแบบอื่น ถ้า...
- ประตูบานเดี่ยว กรอบแคบ ผู้ใช้น้อย → เครื่องสแกนนิ้วขนาดเล็กอย่าง X8
- ประตูไม่มีโช้คหรือบานไม่ตรง → แก้ประตูก่อน หรือพิจารณากลอนแม่เหล็ก
- ต้องการคุมหลายประตูหลายสาขาจากส่วนกลาง → ระบบบริหารแบบคลาวด์
คำถามที่พบบ่อย ❓
ประตูกระจกบานคู่ต้องใช้กลอน Magnetic Lock กี่ตัว?
ถ้าต้องการให้ทั้งสองบานล็อกและเปิดได้ทั้งคู่ ใช้บานละ 1 ตัว รวม 2 ตัว ต่อสัญญาณปลดล็อกชุดเดียวกัน สแกนผ่านหรือใช้ปุ่มออก กลอนจะปลดพร้อมกัน
ปุ่ม No-Touch Exit ต่างจากปุ่มกดออกธรรมดาอย่างไร?
ใช้เซนเซอร์อินฟราเรด แค่โบกมือผ่านหน้าปุ่มก็ปลดล็อกได้ ไม่ต้องสัมผัส ลดการจับจุดเดียวกันของคนจำนวนมาก และไม่สึกหรอจากการกดซ้ำ
ทำไมเลือกกลอน Magnetic Lock กับประตูกระจกบานสวิง?
Magnetic Lock ติดวงกบด้านบน ล็อกด้วยเดือยลงในตัวรับบนบานประตู เหมาะกับประตูบานสวิงที่เปิดได้ทั้งเข้าและออก ควรใช้คู่กับโช้คประตูเพื่อให้บานกลับตำแหน่งก่อนล็อก
